一、U型除湿三维热管的工作原理

为了降低除湿过程中的过冷和再热的能耗，采用无功耗的“三维热管”， 通过其“三维热回路”的特殊设计，对冷热量进行自动分配，有效解决冷热抵消问题，从而降低空调机组的冷量消耗和再热蒸汽的消耗。

二、U型除湿三维热管的安装形式

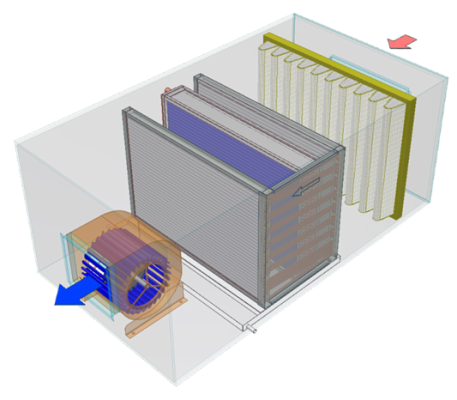

三维热管安装示意图

三、三维热管运行优势介绍

三维热管是以三维热回路内的气压变化来驱动回路内工质循环流动，靠工质相变吸热和放热而传递热量的装置。所谓的“三维”是指热回路是三维的，即热量的传递可以从前到后，从上到下，从左到右。基于三维热回路的新一代热管——三维热管，作为除湿器它有如下特点：

1、它具有双向传热，水平固定式安装

2、结构简单，空气阻力低（预冷段和再热段总阻力不超过50Pa）

3、设计紧凑，传热效率高

4、无动力驱动，无故障率，使用寿命长达20年以上

5、现场施工时间短，箱体内部预计8-10小时即可完成。（整体施工约2-3天）

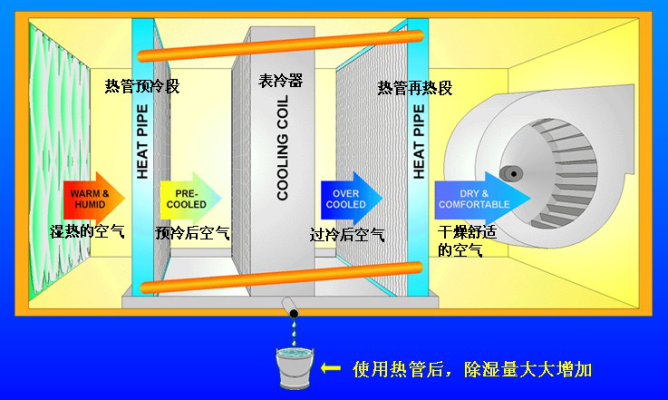

四、U型除湿三维热管的空气处理过程

空调机组安装“除湿三维热管”后，夏季空调新风先经过三维热管的预冷侧，三维热管内液体遇热蒸发变为气体，吸收热量，对空气降温处理，空气再经过表冷器进一步降温和除湿，之后再通过三维热管的再热侧，温度上升后送入空调房间。

夏季空气处理流程为：新风进---初效过滤---三维热管预冷降温---表冷器降温除湿---三维热管再热升温---风机---中、高效过滤---送风。

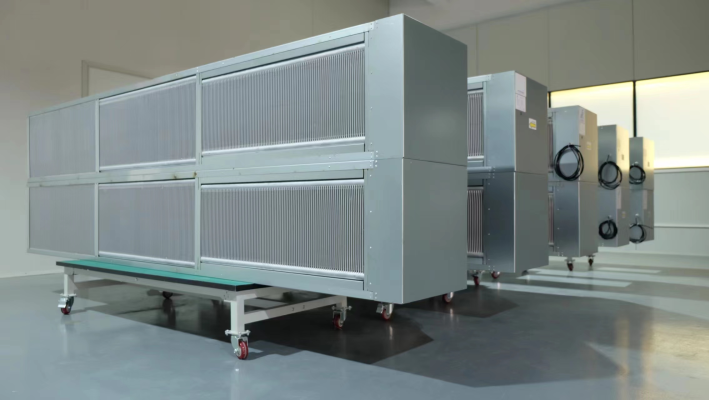

U型热管除湿器实拍图

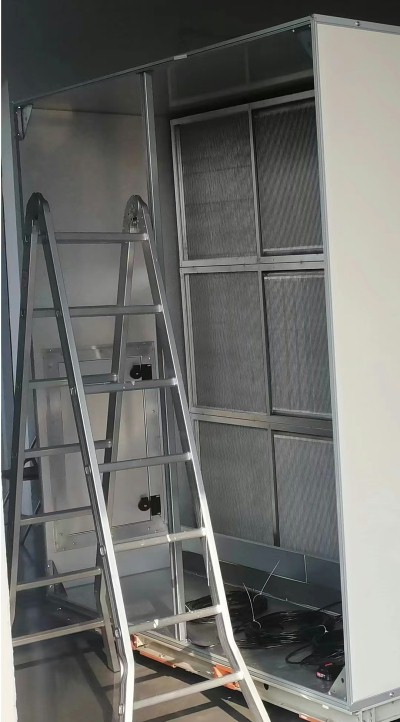

热管组装过程

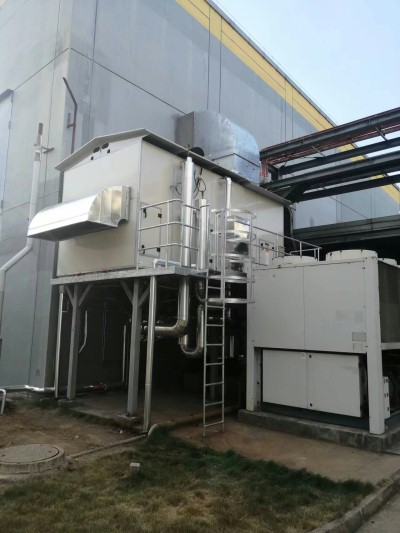

施工完成

数据监测
