详细介绍
很多工厂在前期建厂时（钢架结构），由于各种原因导致厂房保温层保温效果不佳。在厂房投入使用时，车间内部温度无法控制，无论空调如何加大功率，夏季时依然很热、冬天很冷。
保温层效果不佳导致车间内的冷（热）气通过墙体往室外大量逸散，针对此情况，我们采用聚氨酯发泡材料对墙体保温层进行改造，以提升其保温效果。
2021年冬季，在与客户沟通工厂节能降耗的过程中，聊到车间温湿度控制问题。发现在空调满负荷运转的情况下，车间内：夏季温度高，冬季温度低。特别是冬季，当环境温度零下时，经常会出现车间内墙体冷凝水挂壁的现场。

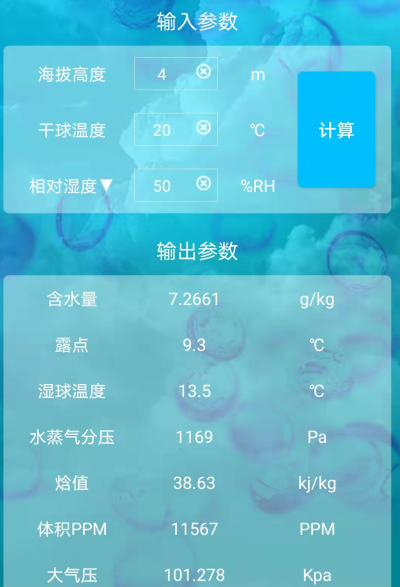

经计算，得出当墙体出现冷凝水需要满足车间内墙体温度低于：9.3℃，计算过程如下：
同时，我们又对车间温度，墙体内外侧温度，环境温度进行测试，车间温度：19℃，相对湿度：50%；车间墙体温度：9-12℃（分不同区域）；墙体外侧：4℃；环境温度：1℃。从数据基本可以推断出，其车间保温效果不佳。为进一步明确是墙体保温层导致的车间温度问题，我们将外墙钢板进行了局部拆除，如下图：
发现以下问题：1、钢板夹层20厘米以上，玻璃棉保温层厚度仅为10厘米；2、保温层贴钢板外侧，与车间内侧的钢板之间为空，相当于车间与外界（环境温度相比）仅有一层钢板之隔。

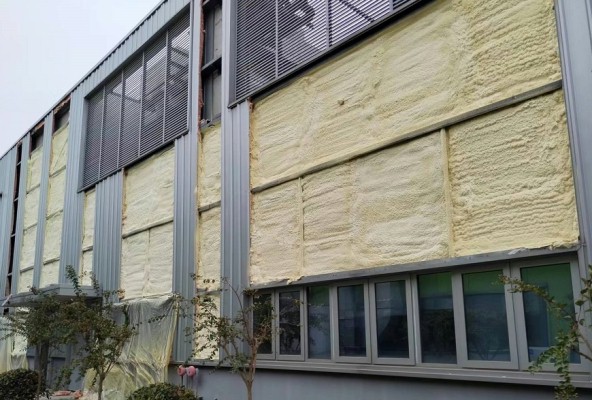

明确了上述问题，今年我们对墙体进行了全面拆除。采用万华PM200+白料，双组份聚氨酯发泡剂对墙体夹层进行整体发泡保温施工
该项目在2022年底和2023年初，前后完成了3次验收监测。验收结果为：墙体内侧钢板温度与车间温度接近（比车间温度低0.5-1℃左右），墙体外侧钢板与环境温度一致，由此可见车间内外几乎无热量传导。聚氨酯发泡材料以其出色的保温效果，顺利完成项目的最终验收。
